複式顕微鏡の自作（その２）

（2005/04/19公開、2005/05/04更新）

自作顕微鏡の２作目です。鏡筒の長さを13cmに小型化しました。また、鏡筒部を傾斜させて使えるようにデザインしました。
市販の鏡筒上下式顕微鏡の形にかなり近づきましたかね。

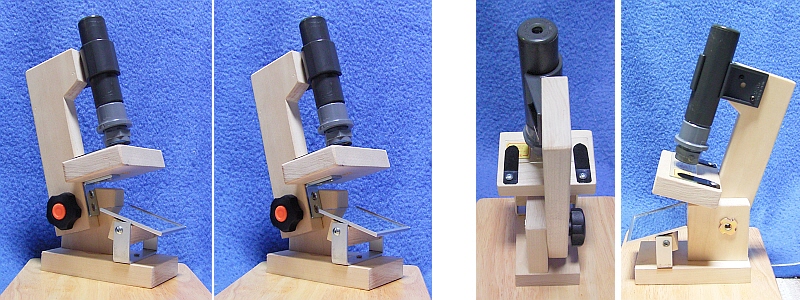

左の２枚の写真は、立体視できるように撮影しました（平行法でご覧下さい）。

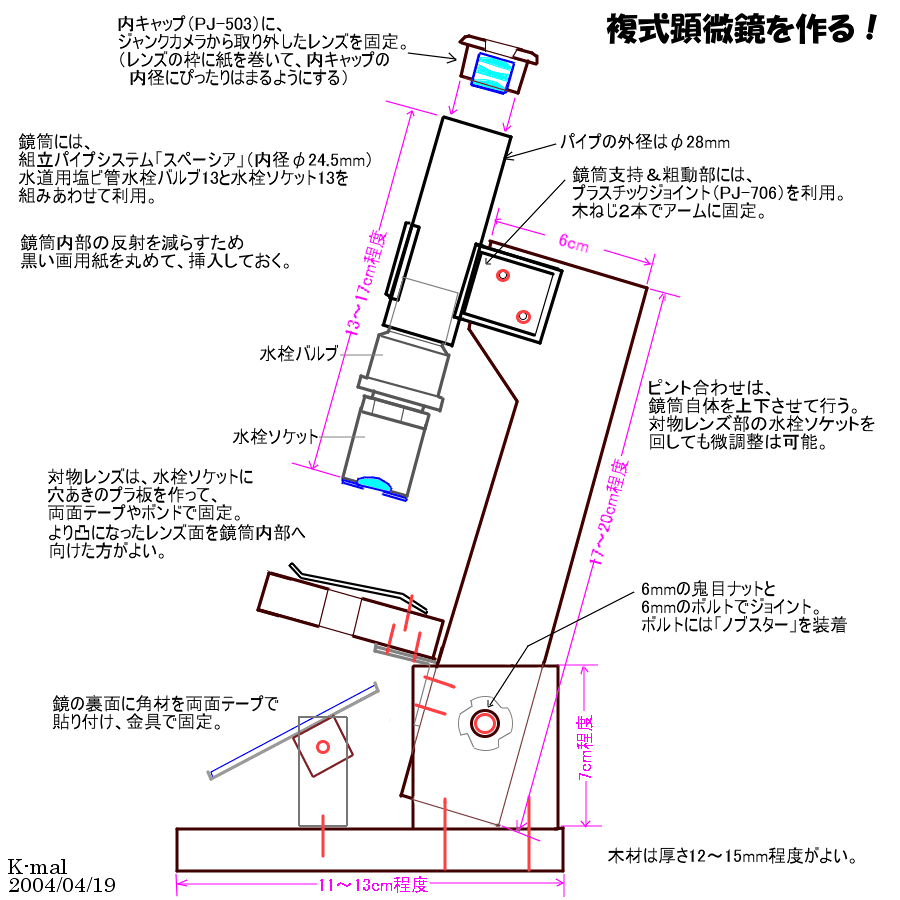

１作目よりも木工がやや凝っていますが、鏡筒支持部や接眼レンズ部のパーツなどを替えて、簡略化しました。ステージはアーム部にＬ字形の金具でネジ留めしました。プレパラートを固定するクリップも、プラ板を切ってネジ留めしただけです。今回鏡筒支持に用いたパーツ（PJ-706）では、間に布など挟まなくても十分な摩擦があって、そのまま粗動装置として使えます。接眼レンズ部には、内キャップ（PJ-503）を使用して、鏡筒長を短くしました。土台とアーム部は、鬼目ナットとボルト（上の写真では、取っ手にノブスターを装着）でジョイントしました。

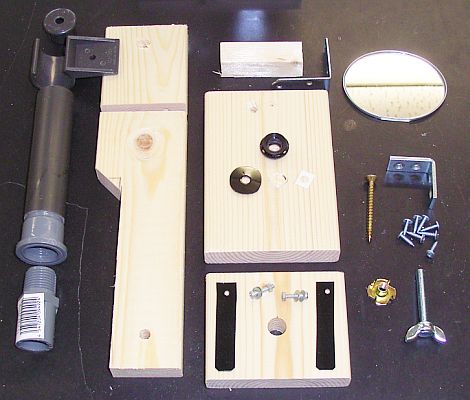

【材料】
＜鏡筒部＞
□　スペーシア・内キャップ（PJ-503）
□　スペーシア・パイプ（長さは7～10cm程度）
□　水栓ソケット13
□　水栓バルブ13
□　黒いプラ板（円形に切って、対物レンズに合った穴を開ける）
□　レンズ２種（対物用と接眼用、廃品カメラを分解して得た物）
□　黒い画用紙少々（鏡筒内部の反射低減用）
□　両面テープ（対物レンズの固定用）
□　プラスチック用ボンド（プラ板と水栓ソケットとの接着）
＜鏡基部＞
□　スペーシア・パーツ（PJ-706）
□　１×４木材（長さ45cmほど）
□　厚手のL型金具（ステージ支持用）
□　鬼目ナット（φ6mm用）
□　蝶ボルト（φ6mm、長さ4cm）
□　木ねじ（板の厚さ程度の長さの物）×6本
□　木ねじ（4cmの長さの物）
□　クリップ用のプラ板×2枚
＜反射鏡部＞
□　鏡（100円の携帯用鏡をバラしたもの）
□　角材（1.5cm角程度で長さ数cmほど）
□　両面テープ少々
□　薄手のL型金具
□　木ねじ（板の厚さ程度の長さの物）×2本
＜工具＞
□　ノコギリ
□　ヤスリ
□　電動ドリル（刃はφ3mmとφ6mmは欲しい）
□　＋ドライバー

アーム部を土台から外して、鏡筒とステージのみでも、明るい方向へ向けて使えば、観察ができますので、さらにコンパクトにもできそうです。
反射鏡は、100円の携帯用手鏡をバラして、アルミ板棒と角材で脚を作りました。
ステージ上下式のデザインは、簡単な木工では難しいかな・・・。
